塑料填料塔的組成部分及其功能

塑料填料塔的組成部分及其功能


塑料填料塔是化工、石油加工和氣體處理行業中廣泛使用的一種設備,主要用于氣液兩相間的傳質過程,如吸收、解吸、洗滌和冷卻等操作。塑料填料塔的設計使其能夠提供較***的接觸面積,促進氣液之間的有效接觸,從而提高傳質效率。本文將詳細介紹塑料填料塔的主要組成部分及其各自的作用。

一、塔體
塔體是塑料填料塔的基礎結構,通常由耐腐蝕的塑料材料制成,如聚丙烯(PP)、聚氯乙烯(PVC)或聚乙烯(PE)。塔體需要有足夠的強度和穩定性,以承受內部填料的重量和操作過程中的壓力。塔體的形狀通常是圓柱形,但也可能根據***定的應用需求而有所不同。

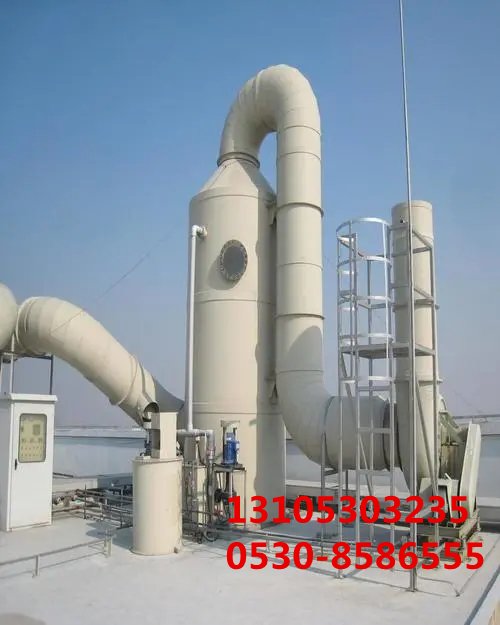

塑料填料塔
二、塔盤
塔盤是安裝在塔體內部的水平板,用于支撐填料并分配液體。塔盤可以是固定式或可移動式,其設計要確保液體均勻分布,避免通道流和液體滯留現象。塔盤上通常設有孔洞或噴嘴,以便于氣體通過并促進氣液接觸。

三、填料
填料是塑料填料塔的核心部分,它提供了氣液接觸的表面積。填料可以是隨機堆積的散裝填料,如環形、鞍形或球形填料,也可以是規則排列的結構填料。填料的選擇取決于所需的傳質效率、壓降、操作條件和成本等因素。

四、分配器
分配器位于塔***,用于將進料液體均勻分布在填料層上。******的液體分布對于實現高效的傳質至關重要。分配器可以是簡單的溢流堰、噴嘴或更復雜的設計,如管道分配器或噴射式分配器。

五、收集器
收集器位于塔底,用于收集從填料層流下的液體。收集器必須能夠有效地分離氣體和液體,并將液體引導至出口或再循環系統。收集器的設計要防止氣體攜帶液體,減少液體損失。

六、支撐格柵
支撐格柵位于填料層的底部,用于支撐填料重量并保持填料的穩定。支撐格柵需要有足夠的強度和開孔率,以允許氣體順利通過并減少壓降。

七、進出口
塑料填料塔的進口和出口設計對于確保氣液流動的均勻性和塔的操作效率至關重要。氣體通常從塔底進入,經過填料層后從塔***排出。液體則從塔***進入,通過分配器均勻分布在填料上,然后流經填料層,***后通過收集器從塔底排出。

結論:
塑料填料塔的設計和構造是為了滿足***定的工藝要求和操作條件。塔體、塔盤、填料、分配器、收集器、支撐格柵以及進出口的設計都對塔的性能有著直接的影響。正確的設計和材料選擇可以確保塑料填料塔在長期的工業應用中保持高效和穩定的運行。
